我公司專門從事新技術、新產品研究和開發的高科技經濟實體。公司技術力量雄厚，設備先進，研發能力強。公司以設計、安裝空氣凈化工程為主營業務。

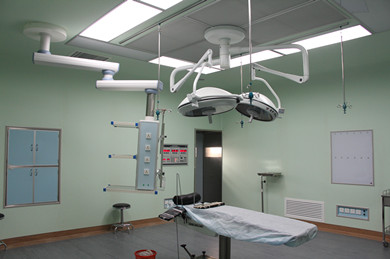

吊塔是醫院現代化手術室必不可少的供氣醫療設備，主要用于手術室供氧、吸引、壓縮空氣、氮?dú)獾柔t(yī)用氣體的終端轉接。它由電機控制設備平臺的升降，安全、可靠； 平衡式設計保證設備平臺的水平，保證設備的安全； 電機的驅動保證設備快速、有效地運作。

一、用途

醫院現代化手術室必不可少的供氣醫療設備，主要用于手術室供氧、吸引、壓縮空氣、氮?dú)獾柔t(yī)用氣體的終端轉接。產品的主要優點：由電機控制設備平臺的升 降，安全、可靠；平衡式設計保證設備平臺的水平，保證設備的安全；電機的驅動保證設備快速、有效地運作；堅實的設計制造與可使用標準消毒劑清洗的復合材料 表面，可完全杜絕污染等。

二、不作為醫療器械管理

國食藥監械[2004]385號中 電動升降吊塔 不作為醫療器械管理

三、作用

堅實的設計制造與可使用標準消毒劑清洗的復合材料表面，可完全杜絕污染等。

四、組成

1、外觀及結構：外觀造型圓滑、流線，無拼接縫隙，表面無裸露螺釘，符合醫院特殊環境對產品的要求。具有220kg的承載能力，在滿負荷狀態下長期使用不變形。

2、懸臂：可旋轉，增大設備工作覆蓋范圍，提高設備的使用效率；調整、使用更加隨心、便利。塔頭和承載平臺只能在懸臂半徑的圓周上懸停，所以單懸臂是作為面積較小的手術室才選擇。旋轉角度≤340°。氣體管線、電纜線、網絡通訊線均從這里通過。

此部件的支撐點和受力點之間距離大，對零件本身的強度和抗變形要求很高，在長期負重使用中，如果產生形變，以及旋轉機構出現磨損，就會造成吊塔的自動 “漂移”和承載平臺的傾斜。為此，對于懸臂我公司摒棄了傳統的鋁合金材料，選用高強度的模具鋼材，能保證在承載220公斤滿負荷長期使用情況下，不會產生 任何變形和磨損，并且我們也對產品內外都用先進的抗腐蝕處理，保證在使用期內不會產生銹蝕現象。

3、固定筒：連接塔頭。其尺寸由醫院的房間、頂棚裝飾層的高度而決定。氣體管線、電纜線、網絡通訊線均從這里通過。此處零件是連接塔頭的過渡件， 所以此零件不僅承重，還擔負靈活旋轉的關鍵零件，對抗變形能力要求也非常高，因此我們采用和懸臂一樣的材料和同樣的工藝。

4、塔頭：可旋轉，用以安裝氣體接口以及氣體壓力表，并有儀器電源插座。此零件由于要方便造型，采用的是鈑金專用材料08F鋼板，內外采用噴塑處理，確保表面抗腐蝕，并在滿負荷狀態下不變形。

5、輸液架：可懸掛輸液袋（瓶）或輸液泵。

6、氣體終端：提供氧氣、吸引、壓縮空氣等氣體終端。

7、電源插座：可提供多達8個電源插口，或按要求提供網絡接口與電話接口。

8、連接柱：承載平臺的連接件。由于平臺會按需調節，夾緊螺釘不會損傷防銹功能，更能按要求增加平臺的數量，所以采用醫用級不銹鋼管。

9、承載平臺：標準配置為兩層，可以增加。獨立旋轉角度 ≤340°，承載負荷：≤220kg。

產品特點：無拼接縫隙，無裸露溝槽，無裸露螺釘。產品承載重量大，長期滿負荷工作不變形，同類產品中唯一無剎車不漂移，免維護能力強。

五、主要技術參數和配置

 1.三位電源插座：8個220V±15V，50Hz

2.機械阻尼制動

3.儀器承載平臺：2個

4.抽屜：1個

5.氧氣、吸引氣體終端：各2個

6.壓縮空氣終端：1個

7.各關節獨立旋轉角度：≤340°

8.移動臂總長：800mm

9.承載負荷：≤220㎏

六、種類

目前行業內主要把它分為固定式吊塔、電動升降旋轉式吊塔、單懸臂式醫用吊塔、醫用雙懸臂式吊塔。

七、安裝方法：

醫 用吊塔的立柱是由一節一節組成的，開始的時候吊塔也很低。每當要增高的時候就用一個特殊裝置把其中一個“關節”拉開（原理是：裝置的下端固定在下面一個標 準節，上端固定在上面的標準節，然后上下端可用液壓裝置撐開），再將一個組成立柱的標準節段放入拉開的空當里，再取走裝置，將上面的部分放下來固定好。高 高的吊塔就是這樣一節一節地長起來的。

山東愛德凈化工程股份有限公司提供手術室凈化，凈化手術室，潔凈層流手術室等產品,公司以設計,安裝空氣凈化工程為主營業務歡迎大家前來咨詢選購！
